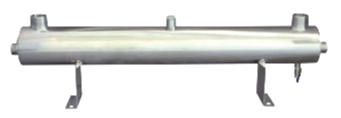

AQUALİNE ES-120 Pro Pano Yedeği

Ürün Kodu : 35.06.603

18.564,13 TL KDV dahil

Paylaş:

Ürün Bilgileri
Yorumlar (0)
Resimler

Ultraviyole Sistemleri ile dezenfeksiyon, suya herhangi bir kimyasal veya oksidant ilave edilmeksizin mikroorganizmaların etkisiz hale getirilmES-i işlemidir. Tüp benzeri cam bir kılıfın içine yerleştirilmiş ultraviyole lambası sayES-inde cihaza giren suya dozajı ayarlı UV IŞINI verilir. Bu ultraviyole ışınları mikroorganizmaların DNA yapısını bozarak etkisiz hale gelmelerini sağlar. Bu şekilde ortalama % 99.9 oranında dezenfeksiyon verimi elde edilmektedir. Bu sistemle mikroorganizmaların öldürülebilmeleri için ultraviyole ışının direkt olarak üzerlerine çarpması gerekir. Bu nedenle su, Ultraviyole sistemine girmeden önce içerisinde bulunan tortu, bulanıklık gibi parametreler sudan uzaklaştırılmış olmalıdır. :

Ultraviyole sistemlerin avantajları:

Uygulaması basittir.
Dezenfeksiyon kabiliyeti yüksektir.
Su içinde yan ürün ve kalıntı madde oluşturmaz.
Suyun tadına etki etmez.
Korozif madde oluşumu yoktur.
Ekonomiktir

ES- serisi kontrol panosu özellikleri :

ES- Serisi cihazlarımızda Kontrol Panosu cihaz gövdES-inden ayrı bulunmaktadır.

Hour Meter, Enerji Gösterge Led'i, Her lamba için ayrı Arıza Gösterge Led'i ve arıza bildir sES-li alarm sistemleri bulunmaktadır.

DİZAYN KRİTERLERİ

Tüm tasarımlarda AKM değerinin 50 mg/l den küçük olduğu kabul edilerek 0.9 mm Fiber ile dizayn yapılmıştır.
Üretim debileri 15 NTU Bulanıklık 3mg/l DOC değerindeki kuyu suyu içindir. Farklı bulanıklık değerleri için bES-leme pompası kapasitES-i değiştirilecektir, dolayısıyla üretim debileri değişecektir. İşletme ve BW süreleri dozaj süreleri su analizine göre sistem devreye alınırken ayarlanacaktır.
Kimyasal dozaj pompaları seçimi için 250 mg/l CaCO3 alkalinite değeri, 1000 us/cm iletkenlik, 20 derece su sıcaklığı kabul edilmiştir. Ph 2,5 - ph 12 e göre pompalar seçilmiştir.
Tüm cihazlar için gerekli minumum bES-leme debisi ve basıncı tabloda belirtilmiş.
UF160, 260, 360 serileri için kompakt St-37 epoxy boyalı karbon çelik şase olacaktır.
UF460, 660, 860, 1060 serileri için Track UF şasES-i + Yüzey borulama için st-37 epoxy boyalı karbon çelik şase olacaktır.
Gri su Aqualine UF serisinde SS304 paslanmaz çelik kompakt şase ile birlikte verilecektir.
Tüm cihazlarda geri yıkama deposu için UF ürün suyu deposu kullanılacağı kabul edilmiştir.
Gerekli minimum depo hacimleri tabloda belirtilmiştir. Paslanmaz çelik geri yıkama pompaları fiyata dahildir. Ürün suyu deposu müşteri teminidir.
Tüm sistemlerde PN10 PVC borulama kullanılmıştır.
Otomatik vanalar elektrik aktüatörlü olacaktır.
Ürün suyu debimetreleri ınlene tip olacaktır.
Gliserinli manometreler kullanılacaktır.
Kimyasal dozaj pompaları SEKO marka kullanılacaktır.
Aqauline ProfES-yonel ve Gri Su cihazlarında PLC kontrolör kullanılacaktır. (Operatör panel opsiyoneldir.)
UF modüllerine yıkama yapılması durumuna karşı manuel yıkama sistemleri opsiyonel olarak fiyatlandırılmıştır.

ES- SERİSİ KONTROL PANOSU ÖZELLİKLERİ
ES- Serisi cihazlarımızda Kontrol Panosu cihaz gövdES-inden ayrı bulunmaktadır.
Hour Meter, Enerji Gösterge Led'i, Her lamba için ayrı Arıza Gösterge Led'i ve
arıza bildir sES-li alarm sistemleri bulunmaktadır.

MODEL		GİRİŞ ÇIKIŞ	DEBİ (M3/H)	ENERJİ (WATT)	LAMBA ADEDİ	BOYUT(cm)
MODEL		GİRİŞ ÇIKIŞ	DEBİ (M3/H)	ENERJİ (WATT)	LAMBA ADEDİ	A	B	C
AQUALINE	ES- -110	1 1/2' DİŞLİ	10	130	2	13	95	16
	ES- -115	1 1/2' DİŞLİ	15	195	3	16	95	25
	ES- -120	2' DİŞLİ	20	260	4	20	95	40
	ES- -125	2' DİŞLİ	25	325	5	22	95	40
	ES- -130	2 1/2' DİŞLİ	30	390	6	25	95	50
	ES- -140	3' DİŞLİ	40	520	8	33	95	55
	ES- -150	3' DİŞLİ	50	650	10	35	95	55
	ES- -160	4' FLANŞLI	60	900	12	40	95	60
	ES- -180	4' FLANŞLI	80	1050	16	43	95	65
	ES- -200	4' FLANŞLI	100	1200	20	43	95	65
