AQUALİNE E-505 Plus Panolu UV Cihazı

Ürün Kodu : 35.06.676

14.217,61 TL KDV dahil

Paylaş:

Ürün Bilgileri
Yorumlar (0)
Resimler

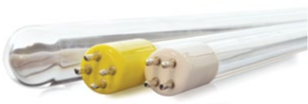

Ultraviyole Sistemleri ile dezenfeksiyon, suya herhangi bir kimyasal veya oksidant ilave edilmeksizin mikroorganizmaların etkisiz hale getirilmES-i işlemidir. Tüp benzeri cam bir kılıfın içine yerleştirilmiş ultraviyole lambası sayES-inde cihaza giren suya dozajı ayarlı UV IŞINI verilir. Bu ultraviyole ışınları mikroorganizmaların DNA yapısını bozarak etkisiz hale gelmelerini sağlar. Bu şekilde ortalama % 99.9 oranında dezenfeksiyon verimi elde edilmektedir. Bu sistemle mikroorganizmaların öldürülebilmeleri için ultraviyole ışının direkt olarak üzerlerine çarpması gerekir. Bu nedenle su, Ultraviyole sistemine girmeden önce içerisinde bulunan tortu, bulanıklık gibi parametreler sudan uzaklaştırılmış olmalıdır. :

Ultraviyole sistemlerin avantajları:

Uygulaması basittir.
Dezenfeksiyon kabiliyeti yüksektir.
Su içinde yan ürün ve kalıntı madde oluşturmaz.
Suyun tadına etki etmez.
Korozif madde oluşumu yoktur.
Ekonomiktir

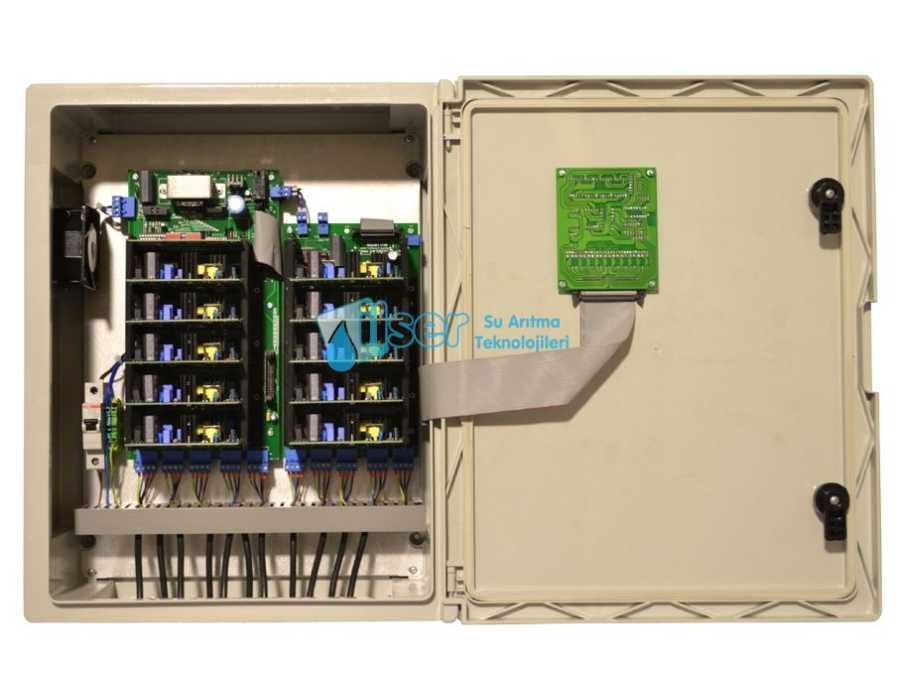

E serisi kontrol panosu özellikleri :

E Serisi cihazlarımızda Kontrol Panosu cihaz gövdES-inden ayrı bulunmaktadır.

Hour Meter, Enerji Gösterge Led'i, Her lamba için ayrı Arıza Gösterge Led'i ve arıza bildir sES-li alarm sistemleri bulunmaktadır.

DİZAYN KRİTERLERİ

Tüm tasarımlarda AKM değerinin 50 mg/l den küçük olduğu kabul edilerek 0.9 mm Fiber ile dizayn yapılmıştır.
Üretim debileri 15 NTU Bulanıklık 3mg/l DOC değerindeki kuyu suyu içindir. Farklı bulanıklık değerleri için bES-leme pompası kapasitES-i değiştirilecektir, dolayısıyla üretim debileri değişecektir. İşletme ve BW süreleri dozaj süreleri su analizine göre sistem devreye alınırken ayarlanacaktır.
Kimyasal dozaj pompaları seçimi için 250 mg/l CaCO3 alkalinite değeri, 1000 us/cm iletkenlik, 20 derece su sıcaklığı kabul edilmiştir. Ph 2,5 - ph 12 e göre pompalar seçilmiştir.
Tüm cihazlar için gerekli minumum bES-leme debisi ve basıncı tabloda belirtilmiş.
UF160, 260, 360 serileri için kompakt St-37 epoxy boyalı karbon çelik şase olacaktır.
UF460, 660, 860, 1060 serileri için Track UF şasES-i + Yüzey borulama için st-37 epoxy boyalı karbon çelik şase olacaktır.
Gri su Aqualine UF serisinde SS304 paslanmaz çelik kompakt şase ile birlikte verilecektir.
Tüm cihazlarda geri yıkama deposu için UF ürün suyu deposu kullanılacağı kabul edilmiştir.
Gerekli minimum depo hacimleri tabloda belirtilmiştir. Paslanmaz çelik geri yıkama pompaları fiyata dahildir. Ürün suyu deposu müşteri teminidir.
Tüm sistemlerde PN10 PVC borulama kullanılmıştır.
Otomatik vanalar elektrik aktüatörlü olacaktır.
Ürün suyu debimetreleri ınlene tip olacaktır.
Gliserinli manometreler kullanılacaktır.
Kimyasal dozaj pompaları SEKO marka kullanılacaktır.
Aqauline ProfES-yonel ve Gri Su cihazlarında PLC kontrolör kullanılacaktır. (Operatör panel opsiyoneldir.)
UF modüllerine yıkama yapılması durumuna karşı manuel yıkama sistemleri opsiyonel olarak fiyatlandırılmıştır.

Model	Bağlantı	Lamba Adedi	Kapasite (m3/h)	Güç (Watt)
AQUA E-105	3/4'	1	0,5-1,5	20
AQUA E-305	1'	1	1,5-3	30
AQUA E-505	1'	1	3-5	55
AQUA E-110	11/2'	2	5-10	110
AQUA E-115	11/2'	3	10-15	165
AQUA E-120	2'	4	15-20	220
AQUA E-125	2'	5	20-25	275
AQUA E-130	21/2'	6	25-30	330
AQUA E-135	3'	7	30-35	385
AQUA E-140	3'	8	35-40	440
AQUA E-150	3'	10	40-50	550
AQUA E-160	4'	12	50-60	660
AQUA E-180	4'	16	60-80	880
AQUA E-200	4'	20	80-100	1100
